产品性能

l 可控制32层，可选和直达楼层可以同时使用；

l 每层有单独的楼层密码，方便业主无卡乘梯；

l 控制器具有休眠、安全、常开等几种工作模式；

l 支持RS-485组网功能，可独立脱机运行使用,最多可管理20000个使用者，增加RAM存贮器，可扩展至80000持卡人

l 在非联网状态下可独立保存10000条记录，数据掉电保持时间超过10年；

l 当重新联网时数据自动上传

l 具有一组紧急停止按钮输入开关，在突发事件时可恢复电梯原有功能；

l 具有一组消防信号输入端子，在发生火灾报警时可恢复电梯原有功能；

l 多种系统板状态监测和自检（例如：外部电源掉电、数据资料出错、网络异常及系统复

功能：

l 提供二个标准的读卡器接口

l 支持Wiegand 26Bit  Wiegand 32Bit  Wiegand40Bit

l 支持ABA（第二轨道）

l 支持生物识别技术

l 支持指纹识别技术

l 支持密码键盘

l 可进行15个时间组的出入权限时间编程

输入输出：

l 64组无源干节点输出控制端子；

l 2组读卡器输入端子；

l 2组控制器工作电源输入端子（+12V/5V）；

l 1组外部紧急停止信号输入端子；

l 1组扩展板信号输出端子；

l 1组消防信号（有源48V）输入端子；

动态电压保护性能

l 所有输入/输出均带电压动态保护

l 所有继电器输出带有瞬间过电压保护

网络通讯特点

l 1个RS485网络通讯接口,可连接127个电梯控制器；

l 网络总长可达1200米,通过长线驱动器可扩展通讯距离；

l 通讯速率: 9600bps；

DIP设置开关介绍

●SW 1–7 位控制器地址码设置

●SW 8    输入端子状态设置

4.7电梯设备安装方式

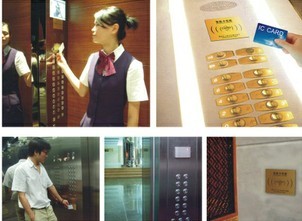

IC卡电梯控制器安装于电梯轿箱内。当访客通过楼宇对讲接通住户分机，住户给访客开锁；同时给电梯1个信号启动电梯下到1楼；访客进梯后按住户楼层键，即可直达该楼层。
